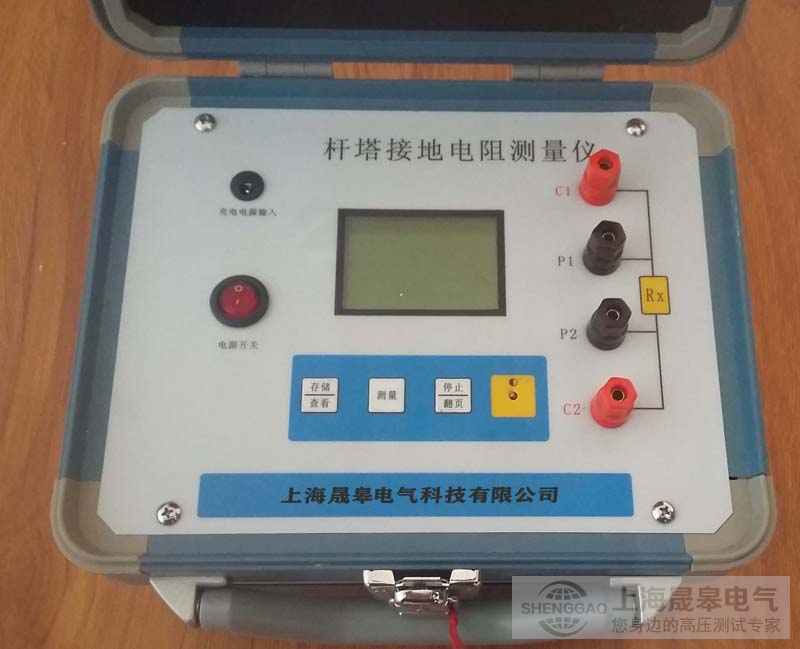

SHSG-GT杆塔接地电阻测试仪

主要特点

• 测量时无需放线，降低现场测量的劳动强度。
• 电压输出为高精度数控直流源，具有测量范围宽、输出电流大、纹波干扰极小的特点。
• LCD同时显示电压值、实测电流值及电阻，便于操作及进行误差分析。
• 内部电路选用高精度元器件，采用PID算法进行电流调整。
• 测量准确，所测值可认为是实际杆塔阻值。
• 测量仪内部设置测量数据存储、查看功能
• 外壳采用特殊材料，机械强度高，具有一定抗振防摔能力。

测量仪原理

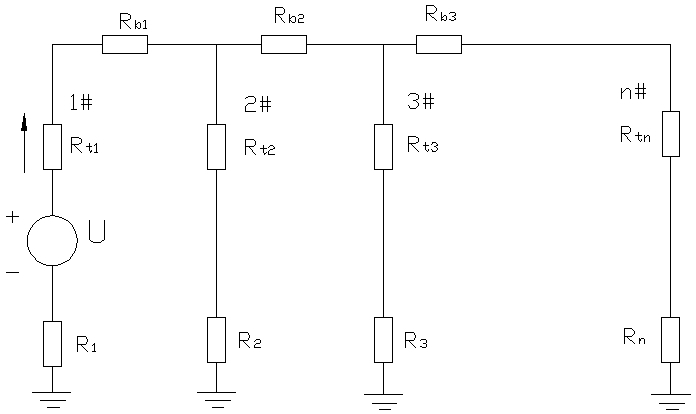

本仪器适用于测量避雷线直接接地的输电线路杆塔接地电阻，其测量原理如图2所示。杆塔塔身和本档避雷线电阻、后续（或两侧）各档链行回路等效阻抗中的电阻分量等形成一个回路，通过测量仪内部电源电势，在该回路中产生电流，通过全电路欧姆定律得出所测杆塔的接地电阻值。

 Rb1、Rb2、Rb3、…—各档避雷线的电阻（包括接触电阻）；Rt1、Rt2、Rt3、…—各基杆塔的电阻（包括接触电阻）；

图2 杆塔接地电阻测量仪测量杆塔接地电阻原理图

例如欲测1#杆塔接地电阻R1，首先解开该杆塔与地网所有的连接线，并将所有接地引下线并联，然后将测量仪串联接入1#杆塔接地引下线中（即加入了一电流源），其产生的电流经由避雷线连接在一起的杆塔通过大地流回测量仪中，根据输出电压与回路电流之比值为该杆塔接地电阻值。随着并入杆塔数的增多，其并联电阻Rn越小，所测得的阻值R1就越准确。

附件清单：

杆塔接地电阻测试仪      1台

测试线                          1套

电源线                          1根

接地桩                          2根

说明书                          1份

合格证保修卡                1份

出厂检测报告                1份

主要技术参数：
