概述：

SHSG（MI）系列绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。同时带有步进调节电压功能可以输出多种不同电压等级（如15KV机型可以产生12KV等级，使用范围更广泛）。

绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。直流电压测量范围0～1000V,交流电压测量范围0～750V。直流电流测量范围100pA-6mA。电容测量范围10nF-50uF。

量程及精度：

绝缘电阻量程及精度

测量功能	输出电压	测量范围	精度	分辨率
绝缘电阻	100V(±10%)	0MΩ～0.5MΩ	±3%rdg±5dgt	0.001MΩ
		0.5MΩ～5MΩ	±3%rdg±5dgt	0.01MΩ
		5MΩ～50MΩ	±3%rdg±5dgt	0.1MΩ
		50MΩ～500MΩ	±3%rdg±5dgt	1MΩ
		0.5GΩ～5GΩ	±3%rdg±5dgt	0.01GΩ
		5GΩ～50GΩ	±10%rdg±5dgt	0.1GΩ
		50GΩ～500GΩ	±20%rdg±5dgt	1GΩ
	250V(±10%)	0 MΩ～1MΩ	±3%rdg±5dgt	0.001MΩ
		1 MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1GΩ～10GΩ	±3%rdg±5dgt	0.01GΩ
		10GΩ～100GΩ	±10%rdg±5dgt	0.1GΩ
		100GΩ～1000GΩ	±20%rdg±5dgt	1GΩ
	500V(±10%)	0 MΩ～2MΩ	±3%rdg±5dgt	0.001MΩ
		2 MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±10%rdg±5dgt	0.1GΩ
		200GΩ～2000GΩ	±20%rdg±5dgt	1GΩ
	1000V(±10%)	0 MΩ～5MΩ	±3%rdg±5dgt	0.001MΩ
		5 MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±3%rdg±5dgt	1MΩ
		5GΩ～50GΩ	±3%rdg±5dgt	0.01GΩ
		50GΩ～500GΩ	±10%rdg±5dgt	0.1GΩ
		500GΩ～5000GΩ	±20%rdg±5dgt	1GΩ
	2500V(±10%)	0 MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100 MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1 GΩ～10GΩ	±3%rdg±5dgt	0.01GΩ
		10 GΩ～100GΩ	±3%rdg±5dgt	0.1GΩ
		100 GΩ～1000GΩ	±10%rdg±5dgt	1GΩ
		1 TΩ～10TΩ	±20%rdg±10dgt	0.01TΩ
	5000V(±10%)	0 MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2 GΩ～20GΩ	±3%rdg±5dgt	0.01GΩ
		20 GΩ～200GΩ	±5%rdg±5dgt	0.1GΩ
		200 GΩ～2000GΩ	±10%rdg±5dgt	1GΩ
		2 TΩ～10TΩ	±20%rdg±10dgt	0.01TΩ
	10KV(±10%)	0 MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±3%rdg±5dgt	1MΩ
		5 GΩ～50GΩ	±3%rdg±5dgt	0.01GΩ
		50 GΩ～500GΩ	±5%rdg±5dgt	0.1GΩ
		500 GΩ～5000GΩ	±20%rdg±5dgt	1GΩ
		5TΩ～35TΩ	±30%rdg±10dgt	0.01TΩ
	15KV(±10%)	0 MΩ～60MΩ	±3%rdg±5dgt	0.01MΩ
		60 MΩ～600MΩ	±3%rdg±5dgt	0.1MΩ
		600 MΩ～6000MΩ	±3%rdg±5dgt	1MΩ
		6 GΩ～60GΩ	±3%rdg±5dgt	0.01GΩ
		60 GΩ～600GΩ	±10%rdg±5dgt	0.1GΩ
		600 GΩ～6000GΩ	±20%rdg±5dgt	1GΩ
		6 TΩ～50TΩ	±30%rdg±10dgt	0.01TΩ

注意：每个电压档后两个测试量程范围测试时间大于180s。

注：常用电气单位换算

1 TΩ（Tera ohm）=1000GΩ=1012Ω

1 GΩ（Giga ohm）=1000MΩ=109Ω

1MΩ（Mega ohm）=1000KΩ=106Ω

电压量程及精度

测量功能	测量范围	精度	分辨率
直流电压	DC 0.0V～1000V	±1.5%rdg±3dgt	0.1V
交流电压	AC 0.0V～750V	±1.5%rdg±3dgt	0.1V

电流量程及精度

测量功能	测量范围	精度	分辨率
直流电流	1mA-6mA	±5%rdg±2dgt	0.01mA
	100uA-1000uA	±5%rdg±2dgt	1uA
	10uA-100uA	±5%rdg±2dgt	0.1uA
	1uA-10uA	±5%rdg±2dgt	0.01uA
	100nA-1000nA	±5%rdg±2dgt	1nA
	10nA-100nA	±10%rdg±5dgt	0.1nA
	1nA-10nA	±20%rdg±5dgt	0.01nA
	100pA-1000pA	±30%rdg±5dgt	1pA

电容量程及精度

测量功能	测量范围	精度	分辨率
电容	10uf-50uf	±10%rdg±5dgt	0.01uf
	1uf-10uf	±10%rdg±5dgt	0.01uf
	100nf-1000nf	±10%rdg±5dgt	1nf
	10nf-100nf	±10%rdg±5dgt	0.1nf

附件清单：

仪表	1台
高压棒	1支红色
高压测试线	2条（黑色,绿色各1条）
监控软件光盘	1份
USB通讯线	1条
充电器	1个
说明书、合格证、保修卡	1套
仪表箱	1个

技术规格：

功能			绝缘电阻测试，电压测试，直流电流测试，电容测试
基准条件			23℃±5℃，75%rh以下
SHSG（MI）-5KV	额定电压		100V、250V、500V、1000V、2500V、5000V
	绝缘电阻量程		0.01MΩ～10TΩ		分辨率：0.01MΩ
SHSG（MI）-10KV	额定电压		250V、500V、1000V、2500V、5000V、10KV
	绝缘电阻量程		0.01MΩ～35TΩ		分辨率：0.01MΩ
SHSG（MI）-15KV	额定电压		500V、1000V、2500V、5000V、10KV、15KV
	绝缘电阻量程		0.01MΩ～50TΩ		分辨率：0.01MΩ
测量电压(V)		额定电压×（1±10%）
直流电压量程		0～1000V		分辨率: 0.1V
交流电压量程		0～750V		分辨率: 0.1V
直流电流		0.1nA～6mA		分辨率: 0.1nA
电容		10nF～50uF		分辨率: 10nF
输出短路电流		≥6mA@15KV ≥5mA@10KV
吸收比和极化指数测量		有
电源		12.6V充电锂电池
背光		可控灰白屏背光，适合昏暗场所使用
显示模式		4位超大LCD显示，灰白屏背光
LCD显示尺寸		108mm×65mm
仪表尺寸		长宽高：240mm×188mm×85mm
USB接口		具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线		USB通讯线1条
测试线		高压棒红色3米，高压测试线黑色1.5米，绿线1.5米
数据存储		500组，闪烁显示“FULL”符号表示存储已满
数据查阅		数据查阅功能：“MR”符号显示
溢出显示		超量程溢出功能：“>”符号显示
报警功能		大于或小于设定值发出报警提示。
功耗		待机: 30mA Max(背光关闭), 开机开背光: 42mA Max，测量：200mA Max(背光关闭)
仪表质量		2750g(含电池)
电池电压		电池电压不足，显示低电符号“”
自动关机		仪表无操作15分钟关机
绝缘电阻		≥50MΩ(测量线路与外壳间)
耐压		AC3kV/50Hz 1min
工作温度和湿度		－10℃～+50℃＜85%RH
贮存温度和湿度		－15℃～+55℃＜90%RH
适合安规		IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

一、服务宗旨：
快速，果断，准确，周到，。

二、服务目标：
服务质量赢得用户的满意。

三、服务项目：
1、售前服务
（1）提供技术咨询服务，帮助用户进行产品选型。一个小时内解决用户的技术问题。
（2）提供产品参数等资料。
（3）提供合理报价。一小时内为用户提供规范的产品报价表。
2、售中服务
（1）采用《工业品买卖合同》与您签订合同和技术协议。
（2）自觉遵守合同法的规定，确保合同及技术协议顺利履行。
（3）产品出厂前在测试中心进行各项性能的测试检验，向用户提供产品的出厂检测数据试验报告。
（4）严格按照合同为您提供产品，及时采用方便的运输方式，确保您收到货物。
（5）积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持。
（6）按合同的规定为您提供送检、安装、调试及培训等服务。
3、售后服务
（1）我们将结合实际情况，按照客户的要求提供相关的技术培训和技术资料。
（2）产品三年免费保修，终生维护，有合同约定的按合同约定。
（3）我们在30分钟内进行电话指导，由您自行排除设备的简单故障。
（4）我们对所销售的设备3年免费维护，终生维修，长期提供备品备件，软件免费升级。

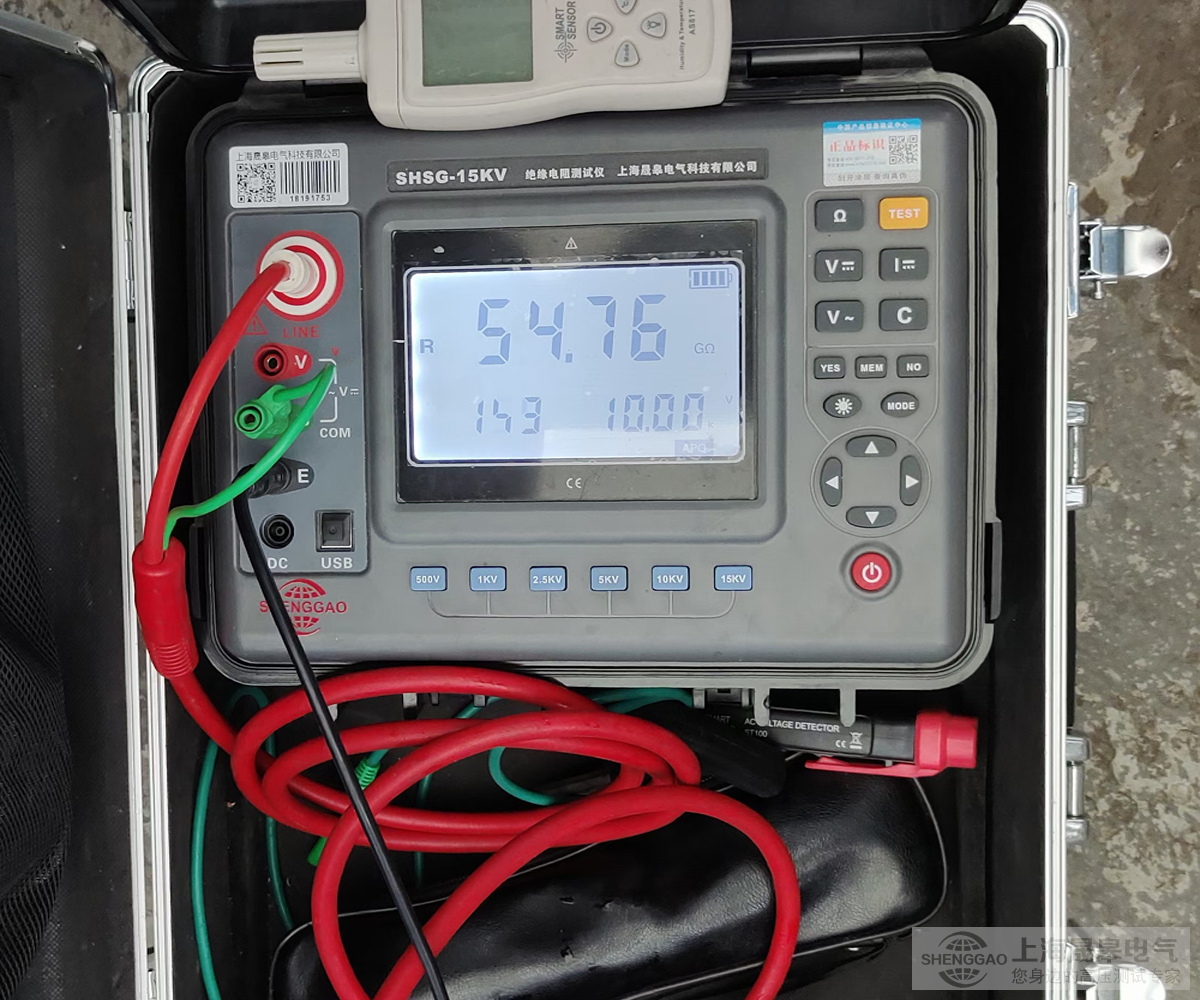

SHSG（MI）系列绝缘电阻测试仪
