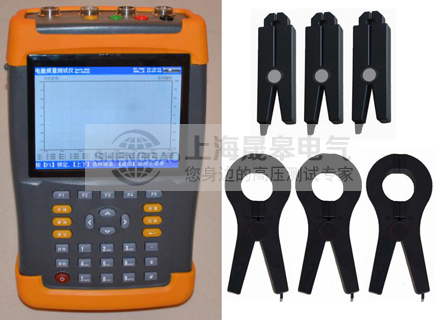

SGD-Z手持式电能质量分析仪

一、产品简介：

    随着我国国民经济的蓬勃发展，用电量的逐年增多，电力负荷急剧加大，各种不同性质的用电负荷（特别是冲击性和非线性负荷容量）的不断增长，对电网的电能供电质量造成了很大的影响，突出表现为电网谐波含量增大、波形畸变严重、电压波动与闪变和三相不平衡超出允许范围等电能质量相关问题。

    为了解决以上的问题，首先要能对以上现象进行准确的测量与分析，基于这样的需求我公司适时开发研制出SGD-Z电能质量分析仪。这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器配备高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

二、主要特点：

*仪器尺寸小、重量轻、携带方便；

*内置高性能锂离子电池，可使仪器在无外接电源的情况下持续工作8小时，方便现场测试；

*多参数：可同时测量电压、电流基波、2-64次谐波、相位、频率、功率、功率因数等参数；

*可进行计量回路和保护装置回路的矢量分析；

*可测量总谐波畸变率；

*可测量各相电压、电流的短时闪变和长时闪变；

*可测量电压平衡度；

*可显示各相参量的实时波形，用于简单的示波器功能；

*可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；

*内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上；

*5.7寸大屏幕彩色液晶屏显示器，；

*谐波测量，按国标判别谐波是否超标，一目了然；

*数据可以存储U盘，以便历史查询。

*可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化规律，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可忽视的作用。

附件清单：

技术参数：

1. 输入特性

电压测量范围：0～800V，自动切档。

电流测量范围

钳形互感器 （三种）： 5A/25A（标配）

                                   100A/500A（选配）

                                   400A/2000A（选配）

相角测量范围：0~359.99°。

频率测量范围：45~55Hz。

电压通道数：三通道（UA、UB、UC）。

电流通道数：三通道（IA、IB、IC）。

大谐波分析次数：63次。

1分钟间隔大连续存储周期：18个月。

2.准确度

电参量测量部分：

电压：±0.1%

频率：±0.01Hz

电流、功率：±0.5%

相位：±0.2°

电能质量部分：

基波电压允许误差≤0.5％F.S.

基波电流允许误差: ≤1％F.S.

基波电压和电流之间相位差的测量误差：≤0.2°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

三相电压不平衡度误差：≤0.2％

电压偏差误差：≤0.2％

电压变动误差：≤0.2％

工作温度：－10℃~ +40℃
充电电源：AC220V、频率45Hz-55Hz
主机功耗：≤3VA
电池大工作时间：≤10小时
绝缘：电压、电流输入端对机壳的绝缘电阻≤100MΩ。
          工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

体积：320mm×240mm×130mm
重量：2.0Kg
