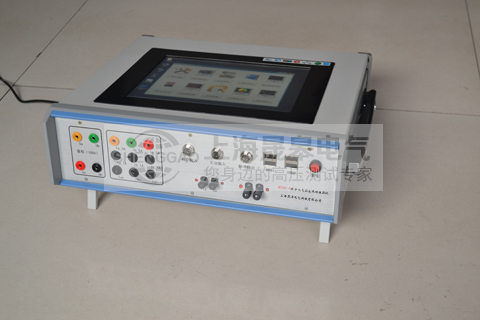

SGDXY-S数字化电能表现场校验仪

一、产品简介：

    随着智能电网技术突飞猛进地发展，数字化变电站作为未来智能变电站将在全国乃至世界各地广泛地建设运行。上海晟皋电气生产的数字化电能表校验仪，正是为了解决数字化电能表的检测问题，具备多种检测模式（虚拟检测、虚负荷检测和实负荷检测），可对通信报文进行全息分析，可对数字化电能表进行各种通信故障测试。采用便携式设计方案，方便实验室和现场检测。校验仪整体准确度达到0.02、0.03、0.05 级，标准数字功率源的功率稳定度不大于 0.02%。可对目前国内全部型号数字电能表进行检测。

二、主要特点：

1. 实现虚负荷校验、实负荷校验、虚拟校验等多种模式。

2. 可进行通信故障仿真测试，如帧丢失、通信延迟、通道异常等，全面考核数字化电能表的通信功能和容错能力。

3. 兼容 IEC61850-9-1/-9-2LE 协议，满足各种光纤接口规格，对通信参数具有自适应能力。

4. 实负荷校验时能对 IEC61850-9-1/ IEC61850-9-2LE 的网络报文进行全息分析,如网络地址、ASDU 个数、采样率固定、同步方式、数据波形等。

5. 虚负荷校验时灵活配置 ASDU 个数,采样点数等通信参数。

6. 具有双 ST接口，提高可靠性和方便接入不同接口的计量装置。

7. 采用传统电能基准，如 COM3000(0.01 级)、7200（0.0075级），可实现精度校准和量值溯源。

8. 便携式设计，方便现场检测工作，Windows操作系统，支持触摸屏和键盘输入。

技术参数：

一、技术参数：

1. 输入电压

• 电压测量范围： 0 ~ 100V
• 电压测量准确度： (40-100V) 0.05%RD

2. 输入电流

• 电流测量档位： 1A、 5A
• 测量范围0.1A ~ 5A 0.05%RD

3. 输入功率测量

1) 有功功率测量准确度：

• 0.02%RD PF=1 （0.1A ～ 5A）
• 0.03%RD PF=1 （0.1A ～ 5A）
• 0.05%RD PF=1 （0.1A ～ 5A）
• 0.1%RD PF=0.5L,0.5C （0.1A ～ 5A）

2) 无功功率测量准确度：

• 0.2%RD PF≥0.5

4. 频率测量

• 频率测量范围： 45Hz～65Hz
• 频率测量分辨率：0.001Hz
• 频率测量准确度：0.01Hz

5. 电能测量

1）有功电能测量准确度：

• 0.02%RD PF=1 （0.1A ～ 5A）
• 0.03%RD PF=1 （0.1A ～ 5A）
• 0.05%RD PF=1 （0.1A ～ 5A）
• 0.1%RD PF=0.5L,0.5C （0.1A ～ 5A）

2) 无功功率测量准确度：

• 0.2%RD PF≥0.5

6. 电能脉冲输出

• 电能输出脉冲常数（r/kwh）可设置设置设置范围1~ 10000 r/kwh
• 输出为光隔输出，负载能力不大于 5mA。

7. 电能脉冲输入

• 被校电能表脉冲常数（r/kWh）:可以输入带小数点的数；
• 校验圈数设置范围：1～500。
• 高能接收脉冲频率为 1kHz。

8. 其他指标

• 协议：IEC61850-9-1/ IEC61850-9-2 / IEC61850-9-2LE
• 工作电源电压范围：AC220V±5% 50Hz
• 功耗：约 30VA
• 尺寸：120mm×320mm×360mm
• 整机重量：3.6kg
