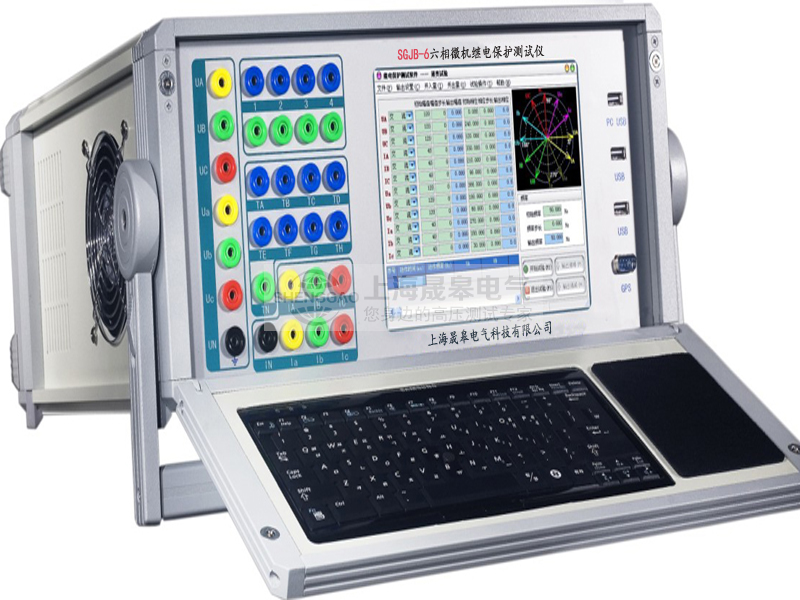

SGJB-6六相微机继电保护测试仪

一、技术特点

微机型继电保护测试仪其主要特点表现为：

1. 使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
2. 高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3. 配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
4. 配备有外接USB接口，可以方便地进行数据存取和软件维护。
5. 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
6. 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
7. 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
8. 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到大时，波形仍能保证不失真、不削峰。
9. 开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
10. 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
11. 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
12. 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

二、硬件结构

1、高性能工业控制计算机

       本装置采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

       试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。

2、数字信号处理器微机

       装置采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证高的精度。

3、D/A转换和低通滤波

       采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度，由于D/A分辨力高和波形点数高，D/A转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题，

4、电压、电流放大器

       相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。

       功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流或开路，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件，时间到，软件自动关闭功率输出并给出告警指示。

附件清单

技术参数

交流电流源

• 六相共用中性点的电流源，电流上升下降时间 ＜100μs

• 大输出功率：300VA/相

• 输出准确度：

• 分辨力：

• 单相连续输出时间：

交流电压源

• 六相共用中性点的电压源，电流上升下降时间 ＜100μs

• 大输出功率：≥75VA/相

• 输出准确度：

• 分辨力：

直流电流源

• 单相输出范围：-10A～+10A或0～20A

• 大输出功率：200VA/相

• 输出准确度：

• 分辨力：5mA

直流电压源

• 直流电压输出范围：-150V～+150V或0～300V

• 大输出功率：≥100VA

• 输出准确度：

• 分辨力：

交流电压、电流源角度

• 相角范围：0°～ 360°

• 准确度：±0.3°

• 分辨力：0.1°

交流电压、电流源频率

• 频率范围：10～1000Hz

• 输出准确度：

• 分辨力：0.001 Hz

• 能叠加2～20次任意幅值的谐波及直流

计时精度

开入量

• 8路独立开关接点输入，自动识别有源接点的极性

• 兼容空接点与15V～250V有源接点

开出量

• 4对可编程开关空接点输出

• 接点容量：250VDC，0.5A 或 250VAC，0.5A

同步性

电压电流同步性 ≤50μS

供电电源

• 交流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

• 交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%

使用环境条件

• 环境温度：－10℃～+40℃

• 相对湿度：≤90%

• 大气压强：80～110kPa
