SGJB-1A继电保护测试仪

一、用途及特点：

    SGJB-1A型继电保护试验箱是我公司2000年开发的又一新型继电保护试验设备，该设备在主体不变的情况下，重量公为10公斤，采用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，高精度传感器，测量，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。

二、工作原理

2.1原理说明

仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

2.1.1主回路原理

输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第二个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

2.1.2辅回路

与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。按下辅回路“输出控制”开关，调节小旋钮即可输出。

2.1.3测量回路

由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便可监视所对应的输出量。其中“0-500mA”挡包括在“0-10A”档中。使用时，在“0-10A”两下即是“0-500mA”监视。

2.1.4时间测量

设备内置6位数显秒表，电秒表可内部启动，也可外部启动。内部启动时，按下“输出控制”开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。秒表单独设有电源开关，不用时可将秒表关掉。

2.1.5声光提示

电路设备内置声光提示电路，在被测断电器接点动作时，可将接点接入试验箱声光提示插孔，试验箱内发出报警声或发光，提示断电器接点动作情况。

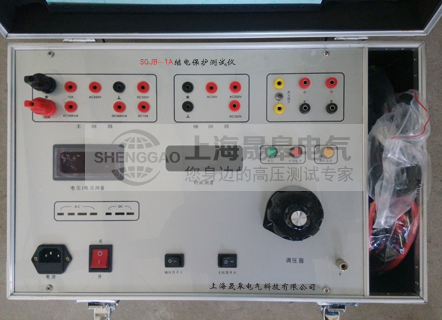

三、产品图片

附件清单

技术参数：

1、输入电源：AC220V±10％  50Hz

2、标称容量：0.75KVA（可根据要求增加或减小容量）

3、输出：

     主回路：AC         0-250V  （3A）

   （大旋钮调节）      0-500mA  （15V）  串电阻

                                 0-10A   （15V）  串电阻

                                 0-100A   （10A）

                   DC         0-350V  （3A）

                                 0-500mA   （15V）  串电阻

                                 0-10A   （15V）

     辅回路  AC              0-20V（1A）

   （小旋钮调节）   AC 0-250V（1A）

                 DC              0-350V（1A）

4、测量范围：

测电压范围：        0-500.0V（直测）

测交流电流范围： 0-500mA（直测）

                 0-10.00A（传感器输入）

                 0-100.0A（传感器输入）

测直流电流范围： 0-500.0mA（直流）

                 0-10.00A（分流器输入）

测时间范围：     0-999.999S（分辨率为1mS）

5、标准度：测量标准为0.5级

6、外形尺寸：272mm×172mm×262mm

7、重量：10kg

8、使用环境温度：-20℃-45℃
