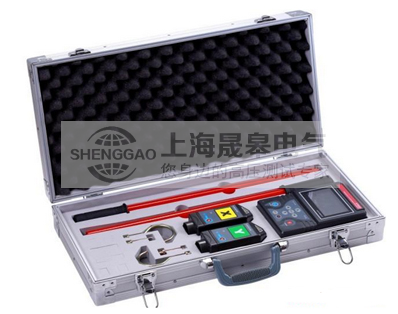

高压无线核相仪由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形便于接触导线，这些电极均作为发射与接收信号的天线之用，发射器与接收器的端部均应与配套的绝缘操作杆相接。
    高压无线核相仪发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制，然后向接收装置进行发射，接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较，即可测出其相位差值。高压高压无线核相仪在电力线路核相时认为相位差值小于10°为同相，相位差值大于30°为异相。
高压无线核相仪技术特性：
屏幕显示内容：高压无线核相仪、不同相、同相、X、Y及其波形、相位角度。
电源：主机一只电池（NEDA-604/6F22）或同等型号。X和Y采集器5节AG13电池。
自动关机：开机后15分钟左右主机自动关机。
背光源：在检测相位过程中，如果光线太暗，致使读取数据困难可按动背光开关。
高压无线核相仪维护管理：
(1)内部和外部清洁除尘。
灰尘是一个常见要求电气设施。
尤其是那些大热排气装备或设施的高电压静电组件,是一定会聚集在机器内部和吸附大量灰尘,必须去除灰尘可以确保良好的散热,防止灰尘导致绝缘下降的尘土同时也可以减少检测准确性的一些传感器和移动部件的运动与精度。
(2)机器检测和紧固。
任何设施需要支持的机器部件连接,特别是在机器运动或振动部分的设施,如“用于单相流动阻力的测定装备”、“气体蒸汽─对流传热试验装备”,机器部分的安装,操作和可靠与否,直接关系整个设施的安全使用,和试验结果的准确性、稳定性。
(1)检测关注各种各样的安装、连接和支持一个表单和老化,电动机运行,磨损的阀,限位开关,位置传感器,如即使有变化和宽松,运动部件是否安装紧固,检测与扭矩扳手紧连接部分,连接线是弯折的,领带是宽松的,等等。
(2)是一个机器检测通常采用一听,看,三种测试方法,“听”是指听声音的机器振动和操作是正常的;”看到“是看存在松散、变形、老化、运动块,滑动,等等“尝试”是指通过添加紧固外力来检测机器和运动。机器紧固是预防试验设施失败在考试中重要的内容,也是容易找到问题和解决链接,必须给予足够的重视。
(3)机器润滑。机器运动,润滑是重要的,然而,是否良好直接关系到使用寿命的机器部件和相关功能的发挥,有时一滴油可以解决一个大问题。
(4)电力切换器检测。电源切换器是“心”的试验仪表和设施,也是一个主要部分的设施故障。电源线和插头、保险和保险也要检测时间的变化,这些零件很容易引起不良电力接触导致设施问题。根据设施的工作环境要考虑内部热状况的电源,为了提高供电的稳定性和延长使用寿命的电源。地球发生泄漏设施不仅可以保证个人生命安全,提高仪表的抗干扰能力,保证稳定性和精度检验应该是足够的。
(5)管道切换器的检测和更换。许多仪表使用液体和气体的化学试验设施,通常有更复杂的管路切换器,如“填料吸收器试验装备”、“用于单相流动阻力的测定装备”、“设施”用于确定离心泵的性能,主要包括管道、过滤器、阀门、泵部件,如老化、果酱,失败的管路切换器是一种常见的故障原因。定期清洗,清洗线、维修更换管、阀、泵等,不仅可以保持设施日常维护,还可以大大减少设施的故障率。
(6)光源切换器的检测和清洗。光源切换器包括光路清洁和检测,镜头清洁和模具检测,注意加强治疗霉菌。由于光源切换器是非常的,同时也很脆弱,所以应该小心当使除尘、清洁和护理。
(7)容易损失组件检测、更换和股票。经过长期的试验和修理、维护和记录,区分什么是容易损耗的设施组件,检测工作的同时,根据实际情况判断,需要立即更换,这需要准备备件。
