新闻试验变压器的工作原理 打印返回
部门: 时间:2016-03-24 阅读:967

试验变压器的工作原理基于电磁感应定律。

1、交流、交直流试验变压器:将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。试验变压器根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆。

2、带抽头试验变压器:为了同时满足一个试验变压器电压较高电压较小与电流较低电流较大之间的矛盾,将高压绕组分成两个来绕,一个是电流较大的绕组,另一个是电流较小的绕组,然后两个绕组串接分别引出。

3、串级试验变压器:为了得到更高电压的试验变压器,也可采用串级的方法获得更高的电压。三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足:P1=2P2=3P3,U(总)=1U+2U+3U。

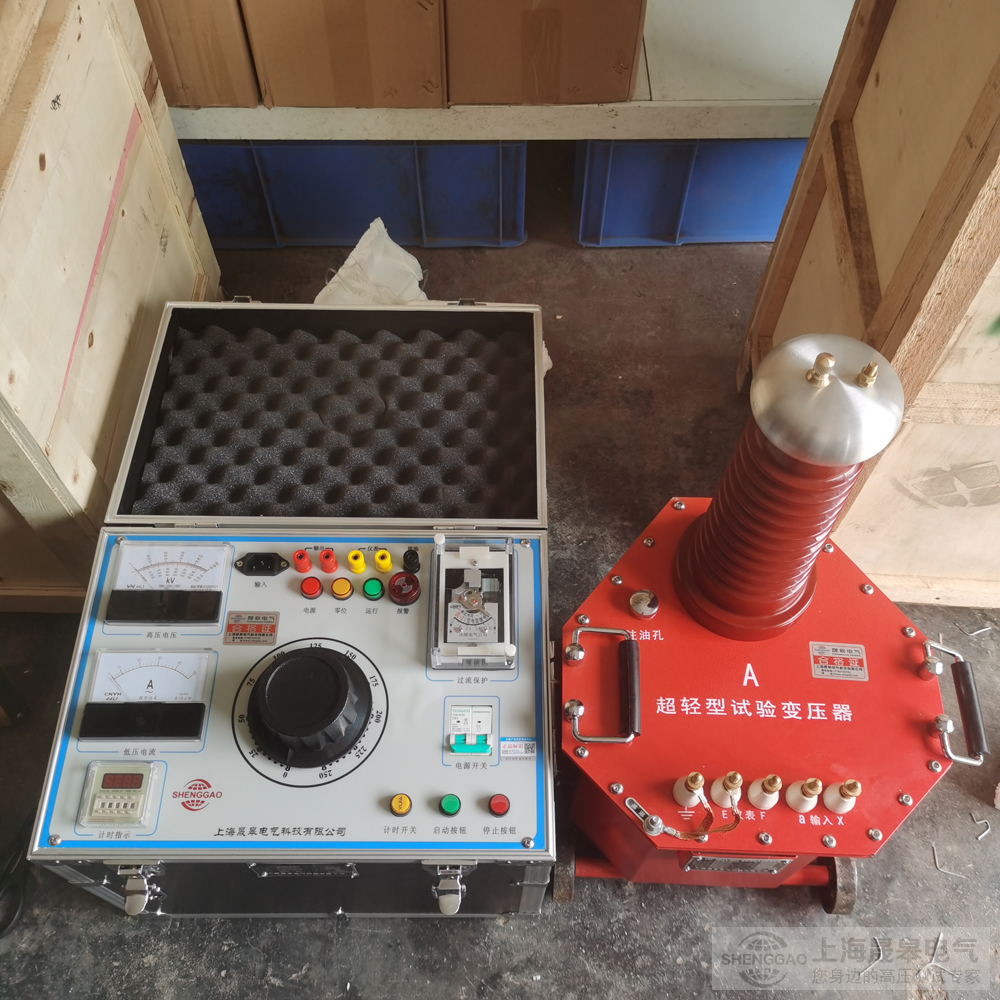

试验变压器

试验变压器是一种专门用于测试和检验电气设备绝缘强度和耐压水平的设备,其核心原理是法拉第电磁感应定律。当试验变压器的一次侧绕组施加交流电压时,会在铁芯中产生交变磁场,这个磁场会通过铁芯传递到二次侧绕组,并在二次侧绕组中感应出相应的电压。由于一、二次绕组的匝数不同,可以实现不同的电压转换比例,从而在二次侧得到所需要的高电压,用于对被试品进行耐压试验。变压器的应用非常广泛,主要包括以下几个方面:

1、电气设备试验:用于进行耐压试验、绝缘试验等,以检验电气设备在实际工作条件下的性能和安全性能。

2、实验室研究:研究人员可以利用试验变压器来调整电压和电流,进行各种电气实验和研究。

3、教育培训:在电力系统的教育培训中,学生可以通过使用试验变压器来了解电力系统的工作原理和性能。

此外,试验变压器的设计通常具有体积小、重量轻、结构紧凑等特点,便于现场携带和使用。它们在电力系统、工矿企业、科研部门等领域中,对于保证高压电气设备的安全运行和提高电网的可靠性起着至关重要的作用。
