GKC-2A直流电阻测试仪操作规程



       变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了GKC-2A直流电阻测试仪。

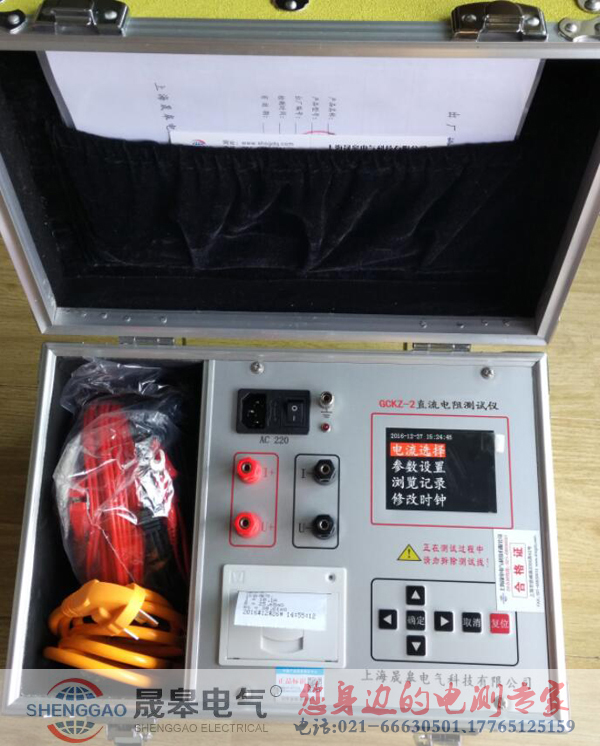

       晟皋牌GKC-2A直流电阻测试仪操作规程是现场快速测试变压器直流电阻、取代老式单双臂电桥的新一代产品。采用高精度16位A/D转换器，测量数据快速稳定，重复性好。测试全过程采用自动程序控制，不会误操作。全中文液晶显示，清淅度高、操作简便。仪器自带微型打印机，可自动打印测试结果。

 1使用条件：

使用环境温度：0～40℃

 使用环境温度：≤90％

 2技术参数：

 2.1 供电电源：交流220V ±10%、频率50±1Hz；

 2.2 电阻测量范围：

0～2000Ω、分辩度1 uΩ；

 2.3 电阻测量准确度：0.2级；

 2.4 电流源输出：0.5A、5A、10A（仪器自动换挡）；

 3 使用方法：

 用电源线把仪器与外部AC220V电源连接，＋I、－I、＋V、－V端子与试品采用四端法接线。随仪器配套的专用测试钳，已把电流、电压线设计到同一钳口上,试验接线简单方便。

 全部测试过程由仪器自动控制测试过程为：

 3.1 被试品通过专用线缆与本机的测试接线柱连接，确保连接牢固，同时把地线接好。

 3.2 本机共设“选择”“确定”“复位”共三个按键。打开电源开关，屏幕上会显示仪器的初始状态(电阻设置内存)。此时光标指针指向“电阻”，直接按“确定”键，仪器内部自动选中电流值测量。

 3.3 选择“电阻”后，按下确认键，开始测量，屏幕上显示“正在测量”，此时进入测量状态，几秒后会自动显示所测阻值。（屏上会同时显示所选电流值与所测的电阻值，并自动显示单位。）

 3.4 如果测试线没有接好，仪器会自动显示“测试线未接好”，这时需要检查线路是否正确或没有接牢，然后安复位键重新测量。

3.5 如果需要打印结果，在显示电阻后，按住选择键1～2秒钟，可打印电阻值。

 3.6 测试完毕后，按下“复位”键，仪器电源将与绕组断开，液晶显示“正在放电”同时音响警报，当显示屏回到出世状态，放电声音结束后，可重新接线进行接线。

4 注意事项：

4.1 本仪器在户内、户外均可使用，但应避开雨林、腐蚀气体、尘埃过浓、高温高压、阳光直射等场所，以及避免剧烈震动。

4.2 仪器的使用、维修、护理和调整应由人员进行。

4.3 使用仪器测试前应对接线进行确认，并确保接头无松动现象，确认无误后方可进行试验。

4.5 在测试过程中禁止移动测试夹和供电线路。

4.6 在测量无载调压变压器的过程中，一定要等放电结束后切换挡位。

 4.7 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

 4.8 当测量结束后，放电完毕后，线中可能有剩余电流，拆除过程中可能会打火放电，此属正常现象，但在操作过程中要注意佩戴劳保用品。
