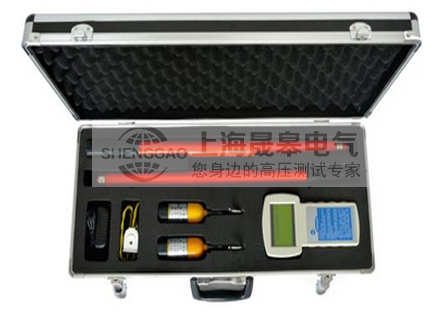

高压无线核相仪由两个在电气上互不相连的发射器和接收器组成,两个装置上均装有电极,电极可与被测导线相连(或接触),一只红色的发射器其电极的形状为钩形以便挂到导线上,另外一只黄色的为接收器,其电极的形状为丫形便于接触导线,这些电极均作为发射与接收信号的天线之用,发射器与接收器的端部均应与配套的绝缘操作杆相接。高压无线核相仪是用于高压电力线路与变压器等大型设备在安装运行前进行相序核对的专用器器。高压无线核相仪改变了过去接触式测量方法,了接触式测量的危险性,有利保障了测量人员的人身安全。测量方法简单,测量结果可靠。
发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制,然后向接收装置进行发射,接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较,即可测出其相位差值。PD-I型高压相位检测器在电力线路核相时认为相位差值小于10°为同相,相位差值大于30°为异相。
高压无线核相仪的主要优点在于去掉了连接两个电网(电源)两端的引线,(距离可达20m)可穿过围墙和隔墙(板),不受任何地形和设施构架的方式限制,提高了安全性,操作极为方便,只需一人操作一人监护。
该仪器工作时通过无线发送模块将数字信号发送至接收端,从而降低了干扰,减小了误差,使仪器工作性能大幅度提高。
在使用中,先将接收装置操作于被测电网导电体,然后将接收装置操作于被测另一电网导电体,如果被测的两个电网的相位相同,语言重复提示:“相位相同”,如果被测的两个电网的相位不同,语言重复提示:“注意,相位不同”。
