文章100A回路电阻测试仪参数_100A回路电阻测试仪使用方法-上海晟皋电气科技有限公司 打印返回
时间:2016-05-23 阅读:869

一、100A回路电阻测试仪主要技术指标及使用条件

  • 测量范围:0-1999μΩ 分辨率:1μΩ
  • 测量电流:>100A DC
  • 测量精度:0.2级
  • 显示方式:液晶显示、结果打印
  • 工作温度:-10℃~50℃
  • 工作电流:AC220V±10%
  • 体 积:445×285×230
  • 重 量:6.2Kg

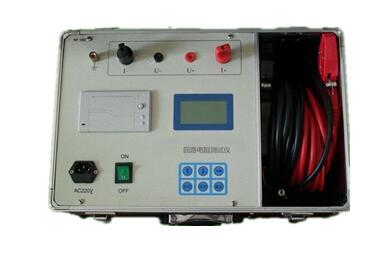

二、100A回路电阻测试仪面板及各键功能介绍(如图一)



  • +I  -I接线柱:输出电流端子
  • +U  -U接线柱:电压采样端子
  • AC220V:电源插座及开关
  •  ┻  :仪器接地端子
  • 液晶屏:显示数据和操作提示
  • 打印机:打印测试结果
  • 按键:主要功能详见(使用方法)

三、100A回路电阻测试仪?使用方法

  • 接通仪器的电源线,将随机配备的专用测试线取出并接好,其中红、黑两把测试钳分别夹到接地线两端线鼻子上,并用力摩檫接触点,确保接触良好,测试线另一端与仪器的接线端子对应接好(注意红、黑的颜色对应,并粗线接电流端子,细线接电压端子)。
  • 确认无误后,接通电源开关,显示:

  • 按“→”键,进入测试时间
  • 按 “↑↓”键,选择测试时间

?

  • 设置好各项参数,按确定键后,仪器自动测试,并显示结果:

  • 按“打印”键,仪器打印测试结果。
  • 若重新测试,请按“返回”键,重新测试。本机内置100A开关电源,使之达到恒流100A两套回路实时跟 踪测试。保证测试结果正确。
  • 如显示电流无回路请检查接线是否正确或被测品超量程。
  • 测试结束后请关掉电源。
  • 测试钳请爱护。
