在现代电气工程领域，交流变频串联谐振技术因其能够提供高效率和精确控制的能力而变得越来越重要。这种技术广泛应用于测试电容器、电缆以及其他高电压设备的性能。

交流变频串联谐振是一种高效的测试技术，适用于多种电气设备的高频高压测试。理解其工作原理并掌握正确的接线方法是保证测试准确性和安全性的关键。通过合理配置和精确控制，可以有效地利用这一技术进行电气性能评估和维护。本文将详细探讨交流变频串联谐振的基本原理以及其典型的接线方法。

一、交流变频串联谐振原理

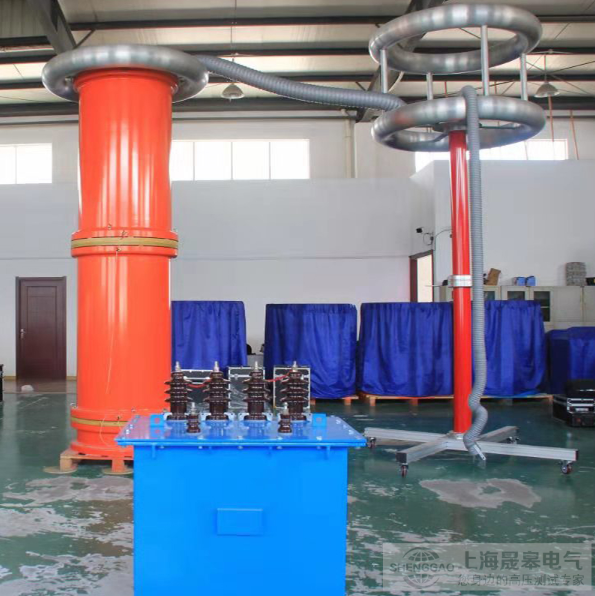

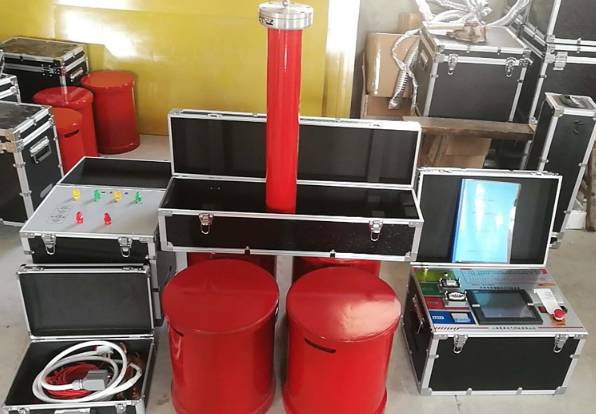

交流变频串联谐振技术基于谐振变换原理，通过调整系统的频率来达到电路的谐振条件，从而实现对电压和电流的精确控制。主要由变频器、控制单元、测量系统和反应器组成。
1、谐振现象
谐振是指在含有电容和电感的电路中，当电源频率与电路的自然频率相等时，电路中的电压和电流达到最大值的现象。在串联谐振中，电感（L）和电容（C）是串联连接的。
2、频率调整
变频器是实现频率调整的关键设备，它可以根据需要生成特定频率的电流，驱动整个电路工作在预设的谐振频率点上。
3、优点
交流变频串联谐振技术能够生成稳定的高电压输出，同时由于工作在谐振频率上，大幅降低了能量损耗，提高了系统效率。
二、接线方法
正确的接线是实现交流变频串联谐振的基本前提。以下是一般步骤和注意点：
1、安全检查
在开始任何接线工作之前，确保所有电源均已关闭，且系统处于安全状态。
2、主电路接线
a.将变频器的输出端连接到反应器的一端。
b.将反应器的另一端串联连接到试验样品（如电缆或电容器）。
c.确保所有连接都牢固且具有良好的电气接触。
3、控制和监测
a.将测量系统（如电压和电流传感器）并联或串联（根据传感器类型）接入主电路中，以监控电压和电流。
b.连接控制单元到变频器，以便可以根据测量的参数调整输出频率。
4、接地
确保所有应该接地的部分都已正确接地，包括变频器的外壳、反应器框架等，以防止因意外电压而导致的安全风险。
5、调试
在完成所有接线后，首先进行无负载调试，检查系统是否按预期工作。然后可逐步增加负载，进行实际条件下的测试。
