简要描述
无线高压语音核相仪是为高压线路核相而设计制造的,突破传统核相器电压等级限制问题,可以在低电压线路中核相,实现从70V~550kV电压核相(如220V、10kV、35kV、66kV、110kV、220kV、500KV),无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。移动电话:17765125159
发邮件给我们:1905142405@qq.com
简介
无线高压语音核相仪是为高压线路核相而设计制造的,突破传统核相器电压等级限制问题,可以在低电压线路中核相,实现从70V~550kV电压自动核相(如220V、10kV、35kV、66kV、110kV、220kV、500KV),无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。对于高压线路核相(电压超过400V时),可将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全!当裸导线电压超过35kV,使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

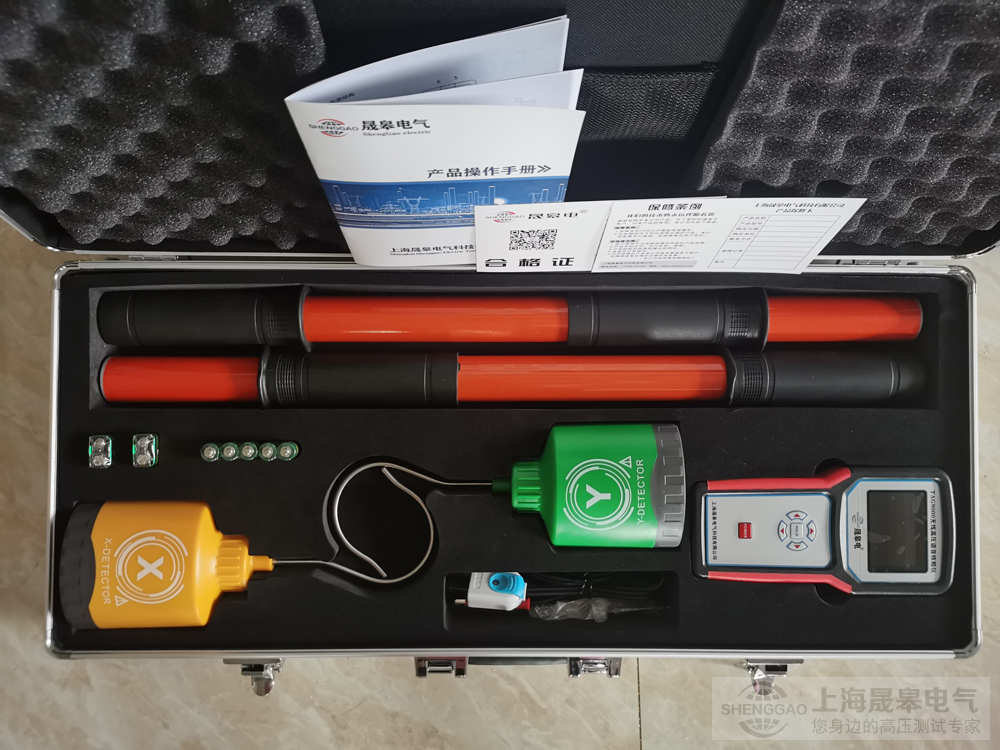

无线高压语音核相仪由主机、探测器、伸缩绝缘杆等组成,无线信号直线传输距离约100 米,主机采用2.8 寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y 信号正常、同相、异相”等语音提示功能,使测试更简单轻松。
配置清单:
主机 |
1台 |
探测器 |
2台 |
探钩、探针 |
各2个 |
自校线 |
1条 |
仪表箱 |
1个 |
碱性干电池(AAA 1.5V ) |
5节 |
6F22 9V电池 |
2块 |
伸缩绝缘杆 |
2根 |
用户手册、保修卡、合格证 |
1份 |
出厂检测报告 |
1份 |
技术参数
功能 |
频率测量、相位测量、相序显示、电压检验 |
|
电源 |
主机:DC7.5V,5节5号碱性电池 探测器:锌锰干电池6F22、9V |
|
基准条件 |
23℃±5℃,75%rh以下 |
|
核相方式 |
接触式核相:35kV以下的裸导线或220kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。 当裸线路电压超过35kV时,采用非接触测试,探针逐渐靠近导线核相 |
|
传输距离 |
无线传输,直线传输距离约100米 |
|
相别定性 |
同相:-30°~30° |
异相:90°~150°和210°~270° |
核相电压 |
70V~550kV |
|
相位量程 |
0.0°~360.0°;精度:≤±12°;分辨率:0.1° |
|
频率量程 |
45.0Hz~65.0Hz;精度:≤±2Hz;分辨率:0.1Hz |
|
发射频率 |
433MHz、315MHz |
|
显示模式 |
2.8寸彩屏 |
|
LCD显示尺寸 |
57mm×43mm |
|
仪表尺寸 |
主机200×100×40mm |
|
探测器146×100mm |
||
相位指示 |
相量图及数字同时显示 |
|
工作指示 |
核相时探测器具有声光指示功能,红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 |
|
数据存储 |
100组,闪烁显示“FULL”符号表示存储已满 |
|
数据查阅 |
数据查阅功能:“READ”符号显示 |
|
功耗 |
探测器:70mA Max |
|
主机:190mA Max |
||
仪表质量 |
探测器:约250g(含勾子、电池) |
|
主机:约350g(含电池) |
||
电池电压 |
电池电压不足,显示低电符号“ ” |
|
自动关机 |
仪表无操作15分钟关机 |
|
绝缘杆长度 |
直径Φ38mm;长度:缩态为800mm;伸态为3015mm |
|
绝缘试验 |
绝缘杆拉伸后两端:AC 220kV/rms;主机、探测器:AC3700V/rms(外露金属与塑料外壳间) |
