SGDS20 智能型带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别功能仪表由发射机、发射电流钳/发射直连测试夹、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在接收机预先标定20条电缆，再到远端识别，大大节省工程人员往返操作时间，提高作业效率。

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大容量可充电锂电池，自动阻抗匹配，全自动保护。主机采用5.0寸电容触摸LCD实时显示输出电压、输出电流、回路阻抗（直连法），采用智能人机交互界面设计，支持触摸手势操作，具有方便易用、操作流畅、提高操作效率等特点。

带电电缆识别：又名耦合法识别采用卡钳耦合输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，通过发射钳耦合到目标电缆上（10kV三芯带铠电缆或单芯电缆），给电缆线铠装或线芯耦合复合脉宽频率信号信号，该复合脉宽频率信号在目标电缆周围产生电磁场，接收机使用柔性电流钳检测和识别；因复合脉宽频率信号有方向性，所以检测也具有方向性。

请注意：若单芯电缆负荷电流大于40A，耦合夹钳会因磁饱和导致复合脉宽频率信号无法耦合到电缆上，此时不能使用耦合方式加载信号，若需要识别负荷电流大于40A的中低压（低于400V）带电电缆，可用中低压直连专用线，电缆负荷电流100A下也可准确识别。

停电电缆识别：又名直连法识别，采用直连输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，给电缆线芯注入复合脉宽频率信号，该复合脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，内置高速微处理器，接收机采用硬件滤波+DSP数字滤波算法双重滤波处理，具有很好的滤波性能，并采用先进的FHD算法能过滤干扰频率并对发射机的复合编码电流信号进行提取并解码，结合科学严谨的标定规则，大大降低现场人员使用要求，液晶直接显示正确检测结果，电缆识别成功打√，一目了然，方便易用，可以同时标定20条电缆，不用重复标定，提高工作效率。

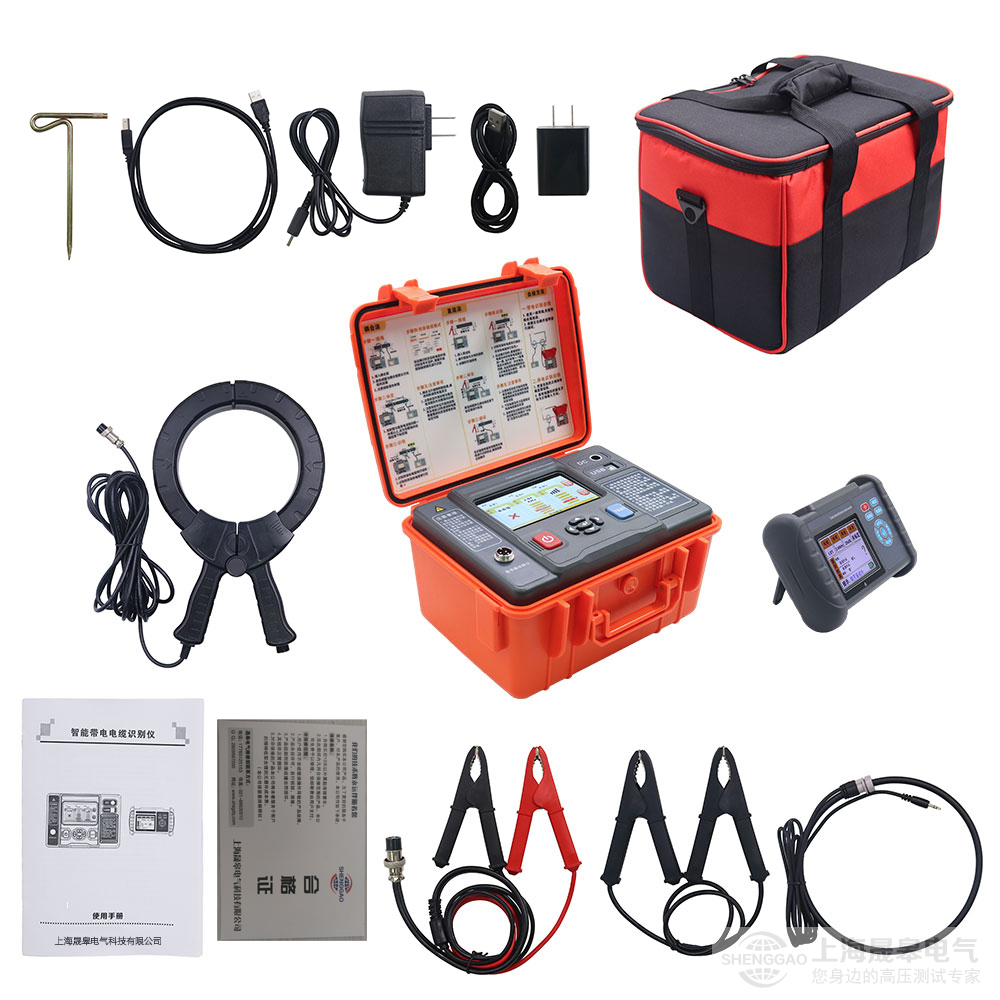

布包	1个
发射机	1台
接收机	1台
耦合夹钳	1个
直连测试夹钳	1根
双头鳄鱼测试夹	1根
接地针	1根
柔性电流钳	1个
充电器（发射机）	1个(11.0V/2A)
电源适配器（接收机）	1个(5.0V/2A)
USB通讯线	2根（发射机和接收机各一根）
9.6V/6Ah（或3.8Ah）锂电池	1组（发射机内）
7.4V/2.5Ah锂电池	1组（接收机内）
使用说明书	1份
合格证保修卡	1份
出厂检测报告	1份

技术规格

1、发射机技术规格

功能	输出复合脉宽频率信号，信号耦合输出，信号直连输出，显示输出电压、输出电流、回路阻抗，剩余电池电压，发射状态动态指示
电源	带电识别型号：9.6V/6Ah锂电池，满电连续工作约8小时(3档输出) 停电识别型号:9.6V/3.8Ah锂电池，满电连续工作约6小时（3档输出）
输出方式	带电识别型号：自动识别，带电识别时卡钳耦合；停电识别时直连输出停电识别型号:仅停电识别直连输出
频率	6种可调：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz
输出接口	防水航空插座
输出功率	≤15W，5档可调，自动实时阻抗匹配
输出电压	峰峰值大约：110V
铠装破损模式	有
发射钳	内径：φ125mm 线长：3米
直连夹钳	口径：≤24mm 线长：1米
低压直连夹钳	可用于400V及以下运行中电缆识别
发射钳磁饱和	40A（50Hz）
人机交互换	实体按键、电容屏触摸、手势识别
自动关机	有，无操作无输出30分钟自动关机，时间可设置
自动待机	有，默认无操作5分钟自动降低屏幕亮度以节省电量，时间可设置
外部电压检测	有，≤150V
充电接口	圆形充电接口，DC标识
充电器	10.95V/2A DC充电器
固定件更新	支持，通过USB更新
发射机尺寸	275mm×226mm×150mm
LCD尺寸	长宽120mm×70mm；显示域110mm×62mm
工作温度	-10℃～40℃
存储条件	-20℃~50℃，≤95％RH, 无结露
工作温度	-10℃～40℃
存储条件	-20℃~50℃，≤95％RH, 无结露
仪表质量	发射机约2.28kg；发射钳约1.12kg；直连测试夹约170g,总质量约4.44kg
耐压	AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

2、接收机技术规格

功能	带电电缆识别、停电电缆识别、单芯线电缆识别、具有FHD算法
电源	8.4V/2500mAh可充锂电池，USB充电接口，满电连续工作约6小时
接收频率	6种：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz
增益	4档
识别	有，目标电缆显示（√）
滤波方式	硬件滤波+DSP数字滤波
FHD算法	支持，仪表直接出结果，大大降低现场人员使用要求
标定数量	可标定电缆数量：1～20条
识别条件	电流，接收信号与发射信号的电流百分比在标定值70%-130%之间为识别成功条件之一
	信号编码，接收机通过算法解码识别，与发射机输出编码一致为识别成功条件之一
	信号相位，接收机通过算法提取相位，与标定值对比<30°为识别成功条件之一
	电流方向，接收机判断电流信号方向，与标定值对比一致为识别成功知件之一
显示模式	3.5寸真彩液晶屏显示，彩色图标指示
接收机尺寸	172mm ×106mm ×42mm
柔性电流钳	内径：φ200mm 信号线长：1.8米
检测范围	停电识别：线圈可检测回路电阻为0Ω～30kΩ的复合脉宽频率信号；一般可以达到线缆长度20公里以上，主要由线缆接地电阻与线缆电阻决定。
检测范围	带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，一般可以达到线缆长度0-10公里
抗干扰能力	1dB档：Max 150A/50Hz 10dB档：Max 100A/50Hz 20dB档：Max 50A/50Hz 30dB档：Max 40A/50Hz
信号采样率	自适应，≤819.2KHz
铠装破损模式	有
结果显示周期	约2次/秒
自动关机	无操作无输入30分钟后，仪表自动关机，以节省电量
自动关机	当电池电量过低时，仪表将自动关机
固件更新	支持，通过USB更新
充电器	5V 充电器
充电接口	USB充电接口
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃~50℃，≤95％RH, 无结露
接收机质量	柔性电流钳112g；接收机405g(带电池)
耐压	AC2000V/rms(外壳前后两端之前)
