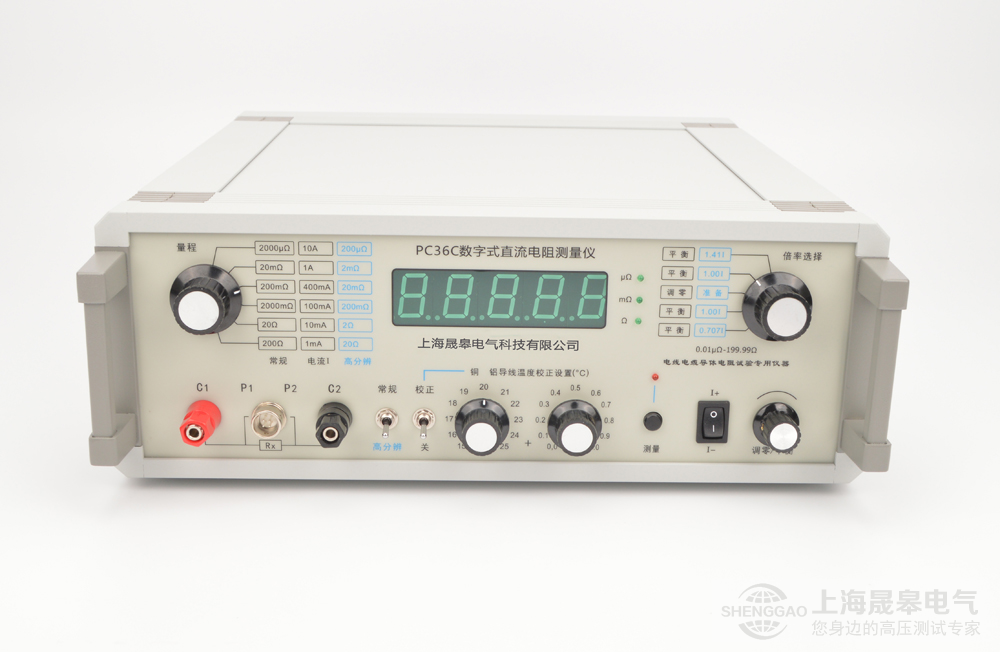

PC36系列直流电阻测试仪

性能特点简介

PC36系列直流电阻测试仪是电线电缆导体直流电阻测量的仪表，仪表的技术性能满足GB/T3048.4电线电缆电性能试验方法导体直流电阻试验中对测量设备的各项技术要求，测量快速、准确、读数稳定、使用方便。是QJ57、QJ36电桥的更新换代产品，与同类数字式微欧计相比，本仪表有以下特点：

1、较高的测量灵敏度与分辨力。PC36A及PC36C设200μΩ档，该量程的分辨力为0.01μΩ(10-8Ω)，比现有的数字式微欧计的分辨力提高了10倍。本仪器采用技术研制的高灵敏、低噪声的纳伏放大器，其电压灵敏度为100nV ( 0.1μV )，该项指标己经达到了6.1/2位数字电压表的技术水平。仪器在“高分辨”测量状态（低测量电流、高灵敏度）具有稳定的测量灵敏度与分辨力，用10A电流测100mm2 截面1米铜线，有5位有效读数，测1000mm2 截面1米铜线，也有4位有效读数，比现有的数字式低阻表提高了一个数量级，适用于超大截面导线与超小截面微细导线的测量。

2、多电流测量功能。本仪器的各个量程设置了不同的测量电流可供选择，并在仪表面板上标明。该性能克服了目前数字电阻仪表及某些电桥（如QJ57）测量电流不能调节，而且在某些档位电流偏大引起被测导体发热的缺陷。

3、倍率电流测量功能。为了方便用户实施GB/T3048.4第5.6条中用比例为l:1.41的两个测量电流分别测试样电阻值，以判定是否发生温升超标的方法，本仪表设置有比例为0.707 : 1.00 : 1.41 三档电流可供切换，避免了为了降低测量电流而改变量程档位，造成测量精度及分辨力的损失。

4、外部热电势平衡功能。为了降低电位端的外部接触电势与热电势对测量结果的影响，本仪表设置了外部电势平衡调节装置，该方法是GB/T3048.2电线电缆电性能试验方法金属导体材料电阻率试验第6.5.3 中推荐的方法之一。

5、反向电流测量功能。根据GB/T 3048.5第5.5条规定，当试样电阻小于0.1Ω时，应将电流反向再测一次，然后取算术平均值。在电桥法中，该功能是通过切换外部换向闸刀实现的，而通常数字式微欧计是不容许电流反向的，无法实现标准要求的操作。本仪器中采用特殊设计的双向电流保护电路，允许进行反向电流测量，并在仪器内部设置了大功率换向继电器，通过面板开关实施电流换向操作，操作简捷、使用方便。

6、铜、铝导线温度校正功能。当试验环境温度在15—25 ℃ 范围内，通过设定PC36C或PC36D的温度校正开关，仪表将被测铜线或铝线的电阻值根据GB/T3048.4推荐的公式自动换算到该导线在基准温度20℃时的电阻值。

7、本系列产品采用铝合金箱，坚固美观。仪器内部采用进口集成电路并进行精选，标准电阻采用精密锰铜材料并经过特殊的老化工艺制成，具有相当低的温度系数，可以确保测量的准确度与长期稳定性。

随同每台仪器提供下列技术文件与附件：

合格证保修卡      1份
使用说明书         1份
出厂检测报告      1份
电源线                1根
测量导线             1付

产品规格与基本参数

本系列产品共有四种规格：PC36A，PC36B，PC36C和PC36D，它们的基本参数如表1所示，用户可以根据自己的需要选用。

表1　　产品规格与基本参数

技术要求

1、仪器使用环境条件

1）环境温度：15－25 ℃

2）相对湿度：不大于85﹪ RH

3）电源：220V 允许波动10﹪, 50Hz ±2Hz

4）除地磁场外，无电脉冲电火花等电磁场

2、基本误差　

1）标准条件：标准条件主要规定为环境温度：20±2 ℃，相对湿度：45～75％，供电电压220±2.2V，供电频率50±0.5 Hz。校准和检验应在标准条件下进行。

2）基本误差　仪表各量程的基本误差见表2

表2  基本误差

其中Rx：仪表读数值（电阻示值）      Rm：所测量程满度值

3、准确度等级：仪表各量程的准确度等级及允许误差见表3

表3  准确度等级及允许误差

4、 额定电流  仪表量程各档位测量电流标称值见表

表4　额定电流

5、 双向电流测量

在平衡了测量回路的热电势偏差后．仪表在正向电流下的测结果与反向电流下的测量结果的相差值，不超过仪表基本误差的1/2。

6、 铜铝导线温度校正

1） 温度校正范围：环境温度设定值15.0-25.0℃，步进值0.1℃ 。

2） 温度校正特性：当被测电阻的材质为铜或铝时．温度校正系数Kt符合下列公式：

其中：t 为环境温度

3） 仪表温度校正示值     R20=Kt×Rt
其中R20为 20℃时的电阻值   Rt为环境温度为t时的电阻值

7、绝缘电阻

电源输入端与机壳接地端及仪表测量端之间的绝缘电阻应不小于20MΩ

8、工频耐压　　

电源输入端与机壳应能承受工频实际正弦交流电压1.5kV 历时1min试验，无击穿或飞弧现象。

9、外形尺寸：354（宽）×136(高)×425（深）

10、重量：约10kg
