SGRL-II变压器容量特性测试仪(触摸屏)

一、产品概述

    我国对大工业用户实行的是两部制电价，即电价是由电度电价和基本电价两部分构成。根据发改委明文规定，在"销售电价管理暂行办法"的第三章“销售电价的计价方式”中规定居民生活，农业生产用电实行单一制度电价，工商业及其他用户中受变压器容量在一定规模以上，实行两部制电价，正是由于两部制电价中有一部分电价是由变压器容量确定，因此，一些不法分子为了牟取不正当的利益，采用使用实际容量和不符合的变压器，或者偷换，或者定做非标准容量的变压器等手段，达到少交电费的目的，给和电网企业造成严重的经济损失，严重的危害了供电企业的正常运作。

    为了防止不法分子利用变压器的容量进行窃电，我公司历经数年研制专门用于测量变压器容量特性测试仪。对于变压器的容量容量和负载测试可以不需要外接三相调压器或辅助电源，大大简化了接线方法，提高了工作效率，内部带有进口充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号经功率放大器可提供三相精密交流测试源。

    它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的产品。

二、功能特点

1、可测量各种配电变压器的容量，无源测量，方便、准确。

2、7寸触摸彩色液晶显示.大屏幕、高亮度，全汉字菜单及操作提示实现友好的人机对话。

3、内部自带电源、自动产生三相大功率测试电源。

4、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

5、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。

6、容量测量范围：20kVA~100000kVA。

7、电池剩余电量百分数指示功能，绝非简单的亏电报警。

8、用户可随时将测试的数据通过微型打印机将结果打印出来。

9、对于变压器测试结果可存储历史数据。

10、工业电阻屏触摸按键设计，较以往按键操作更方便。

11、低功耗设计，长时间不操作仪器，仪器自动降低亮度，打印机通电节能控制，在需要打印的时候，打印机才通电。

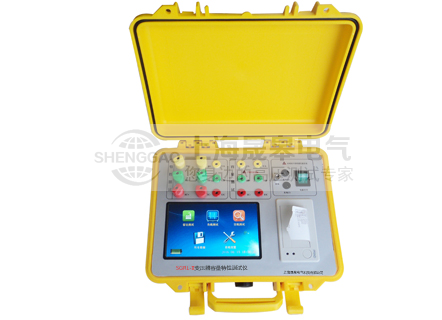

三、产品图片

附件清单：

技术指标

输入特性

有源部分：

1. 电压测量范围：0~10V
2. 电流测量范围：0~10A

无源部分：

1. 电压测量范围：0～450V（相电压），仪器内部自动切换量程
2. 电流测量范围：0~100A内部全部自动切换量程。

准确度：

1. 电压：±0.5%
2. 电流：±0.5%
3. 功率：±0.5%（CosΦ>0.2），±1.0%（0.02<CosΦ<0.2）

工作温度：－10℃~ +40℃
充电电源：交流160V~260V
绝缘：

1. 电压、电流输入端对机壳的绝缘电阻≥100M?。
2. 工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

主机体积：32cm×24cm×13cm
重量：3kg
