一、产品简介：

SMG2000E+双钳数字相位伏安表是我公司钳形系列仪表的新产品，该仪器是一款手持式，双通道输入的一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

SMG2000E+双钳数字相位伏安表又名智能型双钳数字相位伏安表、多功能双钳数字相位伏安表、双钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

基本功能简介

1. 采用大屏幕高背光显示，能清晰显示仪器的工作状态和测试参数，操作极为方便。

2. 测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率。

3. 测量电网频率和相序。

4. 小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接线状况，仪器测量精度高，测量范围宽。

5. 自动判别变压器绕组、容性和感性负载，并判别三相三线及三相四线错误接线。

6. 数据静态保存功能，可保存500组数据。

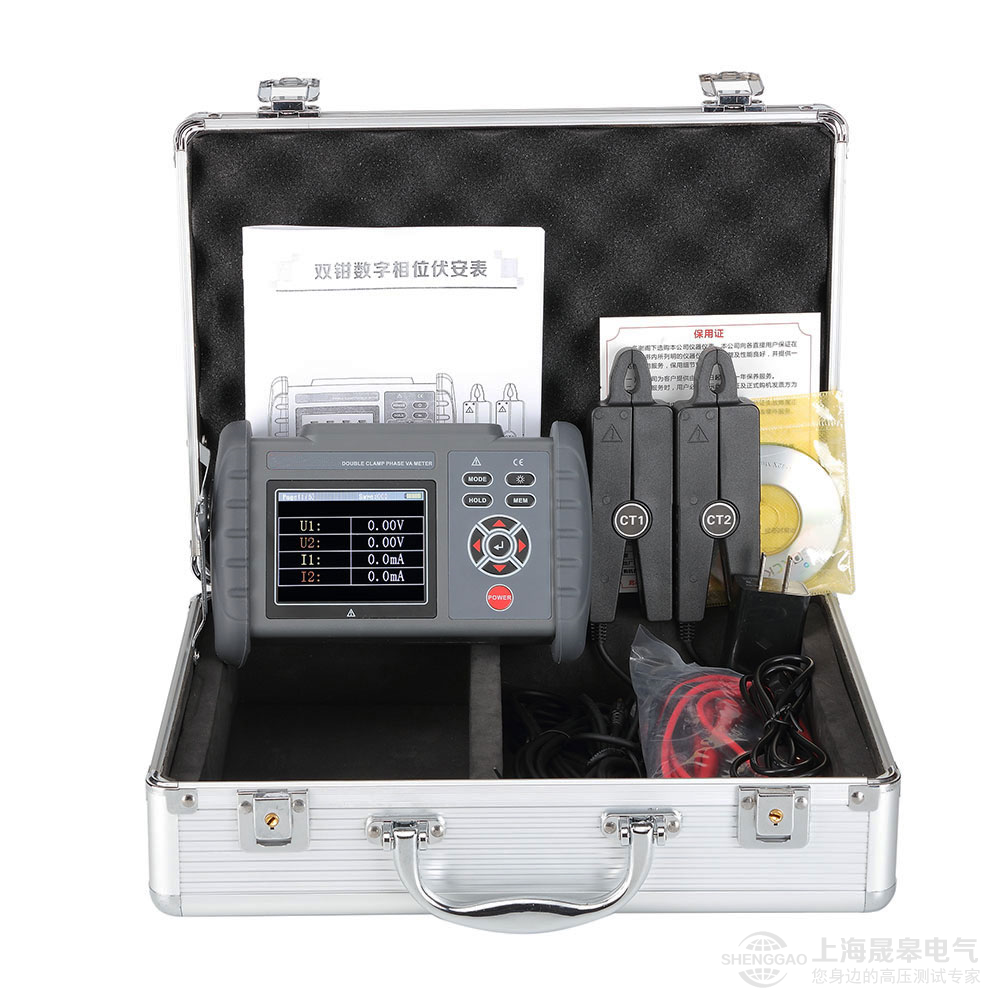

附件清单：

主机	1台
仪表箱	1个
电流钳	2把
鳄鱼夹	4个（红、黑各2个）
测试线	4条（红、黑各2条）
充电器+USB线	1套
说明书、保用证	1份
光盘	1个

技术参数：

1.基本工作条件

（1）环境温度：（23±5）℃

（2）环境湿度：（45～75）% RH

（3）被测信号波形：正弦波、β=0.02

（4）被测信号频率：（50±0.2）Hz

（5）被测载流导线在钳口中的位置：居中

（6）测相位频率相序时和测功率功率因数时电流幅值：1A±0.2A

（7）测相位频率相序时和测功率功率因数时电压幅值：100V±20V

（8）外参比频率电磁场干扰：应避免

2.额定工作条件

（1）环境温度：（-15～+45）℃

（2）环境湿度：（0～90）% RH

（3）海拔高度：小于1500米

（4）被测信号波形：正弦波、β=0.05

（5）被测信号频率：45-65Hz

（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A

（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V

（8）被测载流导线在钳口中的位置：任意位置

3．一般规格

功能	同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
电源	DC3.7V 大容量锂充电电池
功耗	开启背光灯zui大耗电280mA，电池连续工作5小时以上
显示模式	LCD显示，71×52mm
仪表尺寸	长宽厚：18719151mm
电压量程	AC 0.00V～600V
电流量程	AC 0.0mA～20.0A
相位量程	0.0°～360.0°
频率量程	45.00Hz～65.00Hz
有功功率量程	-12kW～12kW
无功功率量程	-12kVAR～12kVAR
视在功率量程	0.0～12kVA
功率因数量程	-1～+1
分辨率	电压：AC 0.01V
	电流：AC 0.1mA
	相位：0.1°
	频率：0.01Hz
	有功功率：0.1W
	无功功率：0.1VAR
	视在功率：0.1VA
	功率因数：0.001
检测速率	约2秒/次
数据保持	测试中按HOLD键保持数据，“HOLD”符号显示
数据存储	500组
USB接口	USB接口，所存数据上传电脑，便于分析管理数据
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
背光功能	适合昏暗场所及夜间使用
电压检测	当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电
仪表质量	主机：450g(带电池)
	尖小形电流钳：170g×3
	测试线：250g
测试线长度	1.5m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：2MΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝缘	仪表线路与外壳之间≥100MΩ
结构	双重绝缘
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

4．性能指标

类别	量程	分辨率	基本误差
电压	AC 0.00V～600V	0.01V	±(1.5%rdg+3dgt)
电流	AC 0.0mA～20.0A	0.1mA	±(1.5%rdg+3dgt)
相位	0.0°～360°	0.1°	±1°
有功功率	-12kW～12kW	0.1W	±(3%rdg+3dgt)
无功功率	-12kVAR～12kVAR	0.1VAR	±(3%rdg+3dgt)
视在功率	0.0VA～12kVA	0.1VA	±(3%rdg+3dgt)
频率	45HZ～65HZ	0.01HZ	±0.1Hz
功率因数	-1～+1	0.001	±0.03

注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。
