一、产品简介：
SG3002双钳多功能接地电阻测试仪又叫双钳接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪， 该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的功能。它采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳口测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
SG3002双钳多功能接地电阻测试仪由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等功能。
SG3002双钳多功能接地电阻测试仪由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。
二、产品比较：
|
型号 |
SG3010 |
SG3010E |
SG3000 |
SG3001 |
SG3002 |
|
二线法 |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~30.00kΩ |
|
三线法 |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~30.00kΩ |
|
四线法 |
○ |
0.00Ω~30.00kΩ |
○ |
0.00Ω~30.00kΩ |
0.00Ω~30.00kΩ |
|
土壤电阻率测试 |
○ |
0.00Ωm~30.00kΩm |
○ |
0.00Ωm~30.00kΩm |
0.00Ωm~30.00kΩm |
|
交流电压测试 |
0.00V~600V |
0.00V~600V |
0.00V~600V |
0.00V~100.0V |
0.00V~100.0V |
|
钳形法交流电流测试 |
○ |
○ |
○ |
○ |
0.0mA~1000A |
|
双钳法 |
○ |
○ |
○ |
○ |
0.00Ω~100Ω |
|
选择法 |
○ |
○ |
○ |
○ |
0.00Ω~3000Ω |
|
直流电阻测试 |
○ |
○ |
○ |
○ |
0.0Ω~30.00kΩ |
|
全自动换档 |
○ |
● |
● |
● |
● |
|
辅助接地极测试功能 |
○ |
○ |
● |
● |
● |
|
内置电池充电功能 |
○ |
○ |
● |
● |
● |
|
全保护机箱设计 |
○ |
○ |
● |
● |
● |
|
NOISE判断功能 |
○ |
○ |
● |
● |
● |
|
USB数据上传功能 |
○ |
○ |
● |
● |
● |
|
FFT抗干扰技术 |
○ |
○ |
● |
● |
● |
|
过载保护 |
● |
● |
● |
● |
● |
|
电池电量实时指标 |
○ |
○ |
● |
● |
● |
|
电池电压低指示 |
● |
● |
● |
● |
● |
|
自动关机 |
● |
● |
● |
● |
● |
|
背光 |
● |
● |
● |
● |
● |
|
报警功能 |
● |
● |
● |
● |
● |
○空心表示没有
●实心表示有

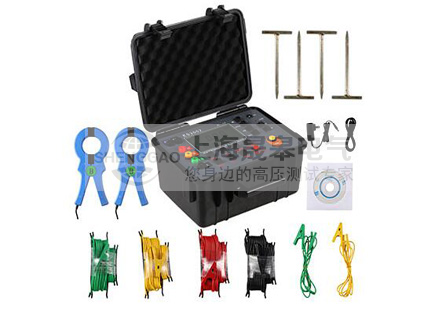

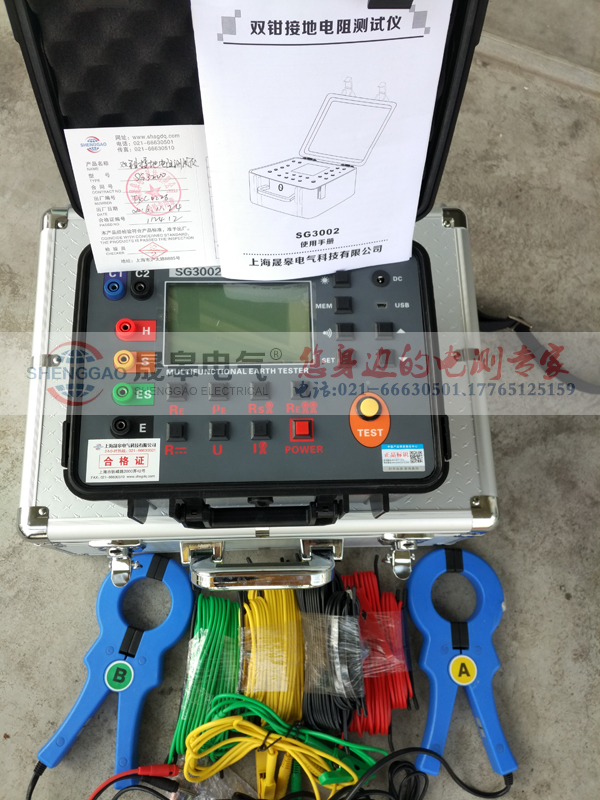

三、产品图片
附件清单：
|
仪表 |
1台 |
|
仪表袋 |
1个 |
|
辅助接地棒 |
4根 |
|
标准测试线 |
4条(红色15米；黑色15米；黄色10米；绿色10米各1条) |
|
简易测试线 |
2条(黄色1.5米；绿色1.5米) |
|
6V铅酸蓄电池（内置） |
1个 |
|
充电器 |
1 个 |
|
监控软件光盘 |
1份 |
|
USB通讯线 |
1条 |
|
说明书 |
1份 |
|
检测报告 |
1份 |
|
合格证、保修卡 |
1张 |
技术参数：
1、量程及精度
|
测量功能 |
测量范围 |
精度 |
分辨率 |
|
二三四线法测量接地电阻(Re)、 |
0.00Ω～29.99Ω |
±2%rdg±5dgt(注1) |
0.01Ω |
|
30.0Ω～299.9Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～2999Ω |
±2%rdg±3dgt |
1Ω |
|
|
3.00kΩ～30.00kΩ |
±2%rdg±3dgt |
10Ω |
|
|
选择法测量接地电阻(Re) |
0.00Ω～29.99Ω |
±2%rdg±5dgt(注1) |
0.01Ω |
|
30.0Ω～299.9Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～3000Ω |
±2%rdg±3dgt |
1Ω |
|
|
双钳法测量接地电阻(Re) |
0.01Ω～0.99Ω |
±10%rdg±10dgt |
0.01Ω |
|
1.0Ω～9.9Ω |
0.1Ω |
||
|
10Ω～100Ω |
1Ω |
||
|
土壤电阻率(ρ) |
0.00Ωm～99.99Ωm |
ρ=2πaR (注2) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99kΩm |
10Ωm |
||
|
100.0kΩm～999.9kΩm |
100Ωm |
||
|
1000kΩm～9999kΩm |
1kΩm |
||
|
接地电压 |
AC 0.00～100.0V |
±2%rdg±3dgt |
0.01V |
|
交流电流 |
AC 0.0mA～1000A |
±2%rdg±3dgt |
0.1mA |
注：1. 基准条件：Rh Rs<100Ω时的精度。
工作条件：Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m～100m；
2、一般规格
|
功 能 |
接地电阻、土壤电阻率、直流电阻、接地电压、交流电流 |
|
环境温度湿度 |
23℃±5℃，75%rh以下 |
|
干扰电压 |
＜20V（应避免） |
|
干扰电流 |
＜2A（应避免） |
|
测R时电极间距 |
a＞5d |
|
测ρ时电极间距 |
a＞20h |
|
电 源 |
DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上 |
|
背 光 |
可控背光，适合昏暗场所使用 |
|
测量方式 |
精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻 |
|
测量方法 |
二三四线法测量：变极法，测量电流20mA Max |
|
测试电压波形 |
正弦波 |
|
测试频率 |
128Hz |
|
短路测试电流 |
AC 20mA max |
|
开路测试电压 |
AC 28V max |
|
电极间距范围 |
1m～100m |
|
显示模式 |
4位超大LCD显示，带背光 |
|
测量指示 |
测量中LED闪烁指示 |
|
LCD尺寸 |
111mm×68mm |
|
LCD显示域 |
108mm×65mm |
|
仪表尺寸 |
长宽高：277.2mm×227.5mm×153mm |
|
电流钳尺寸 |
长厚高：101mm×27mm×214mm |
|
测 试 线 |
4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
|
简易测试线 |
2条：黄色1.5m，绿色1.5m各1条 |
|
辅助接地棒 |
4根：φ10mm×200mm |
|
电 流 钳 |
2把：音频插头 |
|
电流钳口径 |
φ50mm |
|
电流钳引线 |
长2m |
|
测量时间 |
交流电流：约2次/秒 |
|
线路电压 |
AC 100V以下测量(接地电压测量功能不能用于测量商用电) |
|
USB接口 |
具有USB接口，存储数据可以通过软件上传电脑 |
|
通 讯 线 |
USB通讯线1条，长1.5m |
|
数据保持 |
保持数据时“HOLD”符号指示 |
|
数据存储 |
500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据查阅 |
查阅数据时“READ”符号指示 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
电流钳低电流指示 |
|
|
干扰测试 |
自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
|
辅助接地测试 |
具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ) |
|
报警功能 |
测量值超过报警设定值时发出报警提示 |
|
电池电压 |
电池电量实时显示，电池电压低时提醒及时充电 |
|
自动关机 |
“APO”指示，开机15分钟后自动关机 |
|
功 耗 |
待机: 40mA Max(背光关闭) |
|
开机开背光: 43mA Max |
|
|
测量：120mA Max(背光关闭) |
|
|
质 量 |
仪表： 2430g(含电池) |
|
电流钳：936g(2把) |
|
|
测试线：1300g(含简易测试线) |
|
|
辅助接地棒： 850g(4根) |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测量接地电阻： H-E、S-ES各端口间AC 280V/3秒 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； |
