SGKC-M高压开关动特性测试仪(石墨)

一、性能特点

性  能

1. 时    间：12个断口的固有分、合闸时间，同相同期、相间同期。
2. 石墨触头：3路石墨触头参数测试，6路石墨触头参数测试。
3. 重 合 闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－分时间：一分时间、一合时间、二分时间。
4. 弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
5. 速    度：刚分、刚合速度，大速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。
6. 行    程：总行程，开距，超行程，过冲行程，反弹幅值。
7. 电    流：分、合闸线圈的分、合闸电流值、电流波形图。
8. 动作电压：机内提供DC30～250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

特  点

1. 主机为工控机。
2. 的抗干扰能力，在500KV变电站试验，也能轻松试验，测量。
3. 西门子石墨触头开关测试，能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。
4. 通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
5. 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
6. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
7. 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
8. 可直接使用U盘保存转移数据。
9. 主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
10. 中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
11. 仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
12. 刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

二、产品选型：

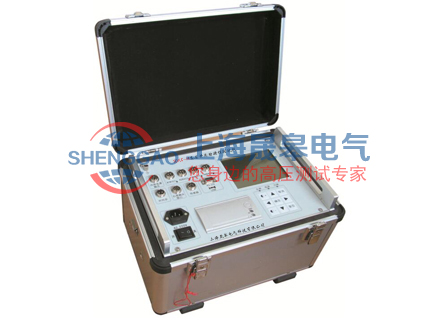

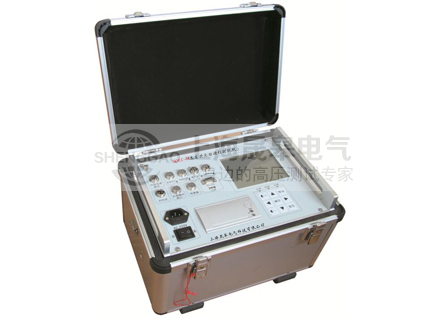

三、产品图片

附件清单：

产品技术参数

1、使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa

温    度  －10～40℃                               湿    度  ≦80%RH

2、安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3、基本参数

时    间： 普 通 开 关：量程  4000.0ms       分辩率0.1ms

                                   误差  ①100ms以内    0.1ms±1个字

                                            ②100ms以上    0.1%±1个字

  　　                                   ③同期         ±0.1ms

           石墨触头开关：量程  4000.0ms       分辨率：0. 1m/s

                                   误差  ①0.5%±1个字

                                            ②同期±0.1ms

速　  度： 量程　20.00m/s           分辩率0.01m/s

                误差　1%±0.1m/s

行程：

电    流： 量程 20.00A               分辩率0.01A
输出电源： DC30～250V数字可调/20A（瞬时工作）
计算机接口：①标准RS-232接口  ②U盘接口
外形尺寸： 380mm(L)×300mm(W)×350mm(H)
重　　量： 12kg
